Уличный Доводчик на металлические двери — самые удачные варианты конструкций и пример монтажа

Дверь с доводчиком всегда закрывается плавно

Если вам нужно, чтобы входная дверь или калитка закрывалась плавно, то лучшим решением станет доводчик. В продаже можно найти разные варианты изделий, они отличаются характеристиками, конструкцией и принципом действия.

Мы разберем те виды механизмов, которые лучше всего зарекомендовали себя в условиях использования нашей страны, чтобы вы смогли оценить плюсы и минусы каждой группы изделий и выбрали.

Содержание

1 Виды конструкций и их особенности
2 Вывод

Виды конструкций и их особенности

Доводчики этого типа ставятся на калитках и входных дверях

Во всем многообразии доводчиков уличные варианты занимают особое место. Во-первых, потому что они эксплуатируются в сложных условиях при больших перепадах температур. Во-вторых, потому что нагрузки на этот тип конструкций намного выше, так как чаще всего дверные полотна и металлические калитки имеют большой вес.

Металлические двери создают повышенную нагрузку на механизм доводчика

Доводчики для входных дверей: виды механических устройств

Учитывая способ и место крепления доводчиков для входных дверей, их разделяют на следующие группы:

верхние доводчики;
нижние (напольные) доводчики;
скрытые (рамные) доводчики.

Верхние доводчики достаточно распространенные и универсальные дверные устройства. В основном используют такие дверные доводчики для входных дверей в здание. Отличаются несложным монтажом: скользящая тяга и рычаг фиксируются на перемычке дверной коробки, а корпус — на внутренней верхней поверхности полотна двери.

Устройство доводчиков дверей верхнего крепежа, предлагаемых разными изготовителями, может отличаться принципом функционирования. Популярностью пользуется механизм с рычажным приводом и зубчатой шестерней. Другой актуальный вариант — доводчик со скользящей тягой и кулачковой шестерней.

Что касается скрытых доводчиков для межкомнатных дверей, то их монтируют на этапе производства самих дверей, нижние доводчики устанавливают в полу, делая их почти невидимыми.

Устройство и принцип работы дверного доводчика

В устройство дверного доводчика входят рычажная тяга и непосредственно корпус с механизмом, позволяющим двери принять закрытое положение. Механизм состоит из довольно мощной пружины, сжимающейся вследствие усилия привода поршня. Пружина, выполненная, как правило, из стали, заключена в особую капсулу. Капсула содержит масло, которое при возвращении пружины в первоначальное положение, перемещается по гидравлическим каналам в рабочую емкость. Такая технология обеспечивает плавное и мягкое закрывание двери.
Регулировка доводчика двери осуществляется за счет специально предназначенных винтов, находящихся в торце корпуса. Винты при вращении меняют поперечное сечение каналов, что влияет на скорость перемещения масла и соответственно на темп закрытия двери.

Усовершенствованные модели дверных доводчиков имеют клапан дополнительного довода, позволяющий придержать движение полотна. Это происходит при открытии двери уже на 70 градусах до момента закрытия, а перед самым закрытием (когда остается до 15 градусов) движение ускоряется, что способствует плотному прижатию двери. Благодаря такой конструкции доводчик справляется с усилием защелок на дверях и преодолевает воздушное сопротивление, образующееся при закрывании.

Существуют модели доводчиков, наделенные дополнительной функцией блокирования движения двери. Такая система регулирует самопроизвольное закрытие двери. Очень удобна, в случае, когда в помещение требуется внести габаритные предметы (мебель, бытовую технику и т. д.). Дверь открывается на 90 и более градусов и фиксируется до момента, пока ее не подтолкнуть для закрывания, после чего механизм доводчика обеспечит ее плавное и бесшумное закрытие.
Дверные доводчики могут выполнять ряд дополнительных функций, среди которых задержка хода двери на 30 секунд, координатор закрытия полотен для моделей дверей, имеющих более одной створки, амортизатор резкого распахивания (демпфер).

Выбор модели по характеристикам дверных доводчиков

Одной из основных характеристик, по которой делают выбор дверных доводчиков, является их мощность. В связи с этим следует брать во внимание размеры и массу дверных конструкций. Доводчики для уличных дверей, обладающих весомыми размерами, подбирают более мощные, иногда используют сразу два доводчика. Доводчики для межкомнатной двери могут быть менее мощными и устанавливаться верхним способом крепления. Правильно выбранный доводчик обеспечит двери корректную и долговечную эксплуатацию.

Подбирая доводчики на металлическую дверь необходимо узнать, какой режим эксплуатации требуемых аналогов. Механизмы доводчика должны обеспечить исправную работу устройства при низких и высоких температурах. Существуют модели, выдерживающие сильные морозы (до -40ºС) и жару (+65ºС).

Существует таблица европейских стандартов классификации дверных доводчиков. Классы устройств маркируются буквами EN и цифрами 1-7, которыми обозначают степень усилия пружины механизма. Исходя из таблицы, самыми мощными моделями являются доводчики класса EN7. Они подходят для тяжелых дверных конструкций при ширине полотна свыше полутора метров.

Чем отличаются варианты для улицы

Основные требования к данной группе изделий таковы:

Работоспособность при температурах от +40 до -35 градусов. Конечно, в южных районах зимы не такие холодные, но в большинстве регионов бывают периоды с очень низкой среднесуточной температурой. Если не учесть этот фактор, то может оказаться так, что в самый неподходящий момент механизм выйдет из строя или вообще заблокирует дверь;

Уличный дверной доводчик должен работать при любой погоде

Длительный период работы механизма. Из-за сложных условий эксплуатации все детали подвергаются повышенным нагрузкам, поэтому лучше выбирать варианты с неоцененным ресурсом. Их цена выше, но в итоге вы сэкономите, ведь один качественный доводчик стоит дешевле двух не очень надежных;

Варианты с повышенным ресурсом для заведений с большой посещаемостью стоят дороже

Механизмы рассчитаны на большой вес конструкций. Это связано с тем, что входные двери чаще всего изготавливаются из металла или профиля ПВХ и весят в несколько раз больше обычных полотен. То же самое касается и калиток, они обычно сделаны из металла, поэтому для их закрывания необходимо большое усилие;

Для тяжелых дверей нужны мощные механизмы

Простота регулировки. Большинство доводчиков нужно регулировать под разные температуры эксплуатации. Система должна быть простой и не занимать много времени. Постоянно приглашать специалистов — не лучшее решение, да и времени это занимает немало (подробней читайте тут);

Гарантийный срок обслуживания — еще один немаловажный фактор. Во-первых, вам не надо волноваться о неисправностях — все проблемы устранят мастера. И это не отразится на семейном бюджете, если в проблеме виноваты не вы. Во-вторых, длительная гарантия — это первый признак того, что перед вами качественное и надежное изделие.

Теперь рассмотрим три основных варианта конструкций:

Гидравлический доводчик работает за счет давления масла, которым заполнена система. Несмотря на кажущуюся сложность конструкции, узлы работают достаточно хорошо и используются широко. Из плюсов можно назвать большой выбор вариантов, из минусов — необходимость частой регулировки, так как вязкость масла очень сильно меняется при понижении температур;

При всей своей сложности система достаточно надежна

Механический доводчик. Работает за счет пружин и кулачкового механизма, которые возвращают дверь в исходное положение после ее открывания. Система достаточно проста и надежна, но со временем трущиеся элементы изнашиваются от высоких нагрузок и работают не так, как следует. Ремонту такие узлы не подлежат, их нужно заменять на новые;

На схеме показаны все особенности механического варианта

Пневматический доводчик — сравнительно новый вариант, который отличается простотой. Принцип работы следующий: внутри цилиндра расположен поршень, который при открывании двери или калитки сжимает воздух. Естественно, давление выдавливает шток обратно, и конструкция закрывается. Очень хорошее решение для улицы по той простой причине, что на перепады температуры такие устройства практически не реагируют.

Простая и надежная пневматическая система

Совет! Выбирая конкретный вариант, обязательно поинтересуйтесь у знакомых, у кого уже стоят такие системы. Узнайте обо всех плюсах и минусах из первых рук. Продавцы могут не знать многих нюансов, так как сами не пользуются доводчиками, а лишь продают их.

Установка пневматического доводчика

Как отмечалось выше, этот вариант заметно надежнее и долговечнее распространенных масляных систем. Поэтому мы на конкретном примере разберем, как своими руками заменить старый неработающий механизм масляного типа на новый пневматический.

Инструкция по проведению работ выглядит так:

Иллюстрация	Описание
Разъединение механизма	В первую очередь нужно рассоединить шток, чтобы было проще снимать остальные элементы, и дверь не стремилась закрыться в процессе работы. Чаще всего надо выкрутить всего одну гайку.
Снятие старых элементов	Затем следует снять все узлы старой конструкции, они нам не понадобятся. Для этого откручивается шток от дверного полотна и корпус доводчика от монтажной пластины на коробке. Совет! Если гайки заржавели, предварительно обработайте их WD-40 и оставьте на 5-10 минут.
Пластина от гидравлического доводчика	Пластину, которая служила креплением для корпуса гидравлического блока, мы убирать не будем. К ней можно быстро и надежно приварить новый кронштейн, что существенно упростит рабочий процесс.
Разметка под кронштейн	Производятся измерения, и помечается место расположения кронштейна. Обычно он располагается со смещением в 100 мм от середины дверной петли, но могут быть и другие варианты. В комплекте поставки есть инструкция, в которой все данные указаны — руководствуйтесь рекомендациями производителя, чтобы получить наилучший результат.
Сварочные работы	Кронштейн пневматического доводчика приваривается по ранее сделанным меткам. Нужно хорошо прикрепить элементы по всей длине их соединения, чтобы конструкция выдерживала большие нагрузки, так как двери в подъезде открываются и закрываются довольно часто.
Проверка на прочность	После сваривания стоит проверить, хорошо ли держится кронштейн. На него нужно нажать рукой, чтобы убедиться, что все прочно, и сварка прошла успешно. Важно! Если у вас не стоял старый доводчик, и нет пластины, то можно прикрепить кронштейн к проему с помощью анкеров или же закрепить его на коробке с использованием саморезов по металлу толщиной не менее 4 мм.
Фиксация доводчика	В проушины кронштейна вставляется палец, в котором есть отверстие с резьбой. В него вкручивается наш пневматический цилиндр. Просто крутите его вокруг своей оси до упора — все очень просто, никакой специальный инструмент не требуется.
Разметочные работы	На внешнюю проушину элемента одевается пластина, которую следует закрепить на полотне. Дверь закрывается, на ней делаются метки в месте, где нужно закрепить пластину. Важно следить за тем, чтобы доводчик стоял ровно по уровню и не был запрокинут вверх или опущен вниз. Обведите две стороны пластинки — этого вполне достаточно.
Разметка на двери	Примерно так должна выглядеть разметка, аккуратность не важна, главное, чтобы были четкие ориентиры для дальнейшей работы. Перед следующим этапом доводчик нужно снять, чтобы он не мешал нам при работе, и мы не повредили его.

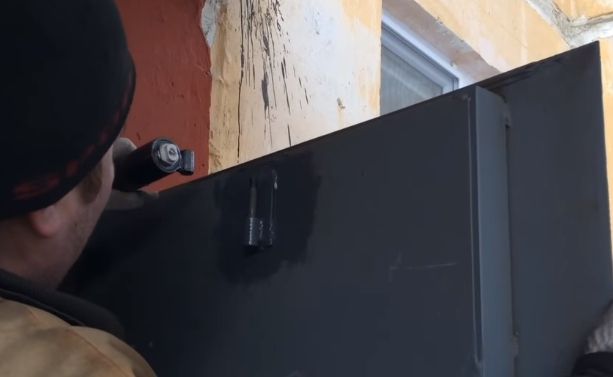

Приваривание пластины	Пластина приставляется к дверному полотну, выставляется по разметке и приваривается по периметру. Тут все просто, главное — не сдвинуть элемент. Для этого лучше всего вначале прихватить его в нескольких местах, и, убедившись, что все ровно, проварить по всему периметру.
Подкрашивание двери	После того как металл остынет, нужно аккуратно сбить молотком наплывы и окалину. Затем все открытые металлические участки следует окрасить или как минимум загрунтовать.
Подобные составы надежно защитят поверхность	Совет! Лучше всего использовать состав «3 в 1», который совмещает в себе функции грунтовки, краски и противокоррозионного покрытия.
Окрашивание кронштейна	Не забудьте покрасить и крепежный кронштейн. Нанесите состав на все места, где нет краски или где покрытие не очень надежное. При необходимости можно предварительно пройтись наждачкой или металлической щеткой, чтобы снять все, что плохо держится, и убрать все рыхлые отложения коррозии.
Установка доводчика	Доводчик снова ставится на кронштейн. Вставляется палец, в который вкручивается резьбовая часть. Делать это нужно до упора, так как мы ставим систему на долгое время. Закручивать стоит руками, в конце приложить большое усилие, чтобы хорошо затянуть соединение и исключить его выкручивание в процессе эксплуатации.
Надевание проушины на палец	Далее нужно одеть проушину пневматического цилиндра на палец крепежной пластины. Это можно делать двумя способами: На закрытой двери, тогда этот процесс пройдет легко; На открытой двери, тогда придется приложить усилие, чтобы вытянуть шток доводчика. Можно надеть элемент на закрытой двери, а после открыть ее, так будет намного удобнее фиксировать соединение.
Крепление конструкции	На верхнюю часть накручивается гайка и затягивается накидным ключом. Все просто, главное — хорошо затянуть соединение, чтобы потом гайка не раскрутилась.
Результат работы	Так выглядит установленная конструкция. Она занимает не много места и практически не создает помех при переноске крупногабаритных предметов, что немаловажно для подъездной двери. Совет! Чтобы можно было фиксировать дверь в открытом положении, снизу дополнительно ставится откидной упор.
Проверка работы доводчика, как подобрать	Естественно, нужно проверить, как работает система. Отпустите дверь, она должна закрываться со средней скоростью, а в конце, как видно на фото, затормозить, и плавно дойти до конца.

Вывод

Теперь вы знаете, какой уличный дверной доводчик больше подойдет для вашей калитки. Видео в этой статье поможет разобраться в теме еще лучше, поэтому если вы решили поставить систему самостоятельно, то просмотрите его.
